全電阻耦合器電路 惠斯通電橋Wheatstone Bridge
2023年榮耀Honor在發表會展示了射頻增強芯片C1 [1]，後來小米也跟推出信號加強芯片T1[2]，如果光看射頻硬體架構主要是圍繞在a. 天線阻抗調諧上(Antenna Tuning)，然後在搭配一些b. 阻抗調諧(Impedance Tuning)與c.演算法(Algorithm)，形成一個獨立的天線閉環控制系統(Closed-Loop Antenna Tuning CLAT)，當然這個系統可大可小你也可以冠上最近流行的詞AI人工智能變成”人工智能天線調諧AI-Antenna Tuning”，要達成這個目的首先硬體上天線要能有一定範圍的動態調整空間，然後要能夠偵測天線阻抗的狀態(VSWR Detecting)，最後再透過每一家的演算法來完成整個CLAT System，其中有不少廠家想說能不能整合在一起獨立一個子系統呢！
當時在收集相關資訊的時候，查到了一台隨身的網路分析，淘寶上一台才賣人民幣1000不到，新台幣大概也就是4500左右，淘寶上有NanoVNA, LiteVNA, MiniVNA不同名稱，但外觀跟功能都一樣，估計是同一個公版改出來的，查了一下算是一個開源的項目吧[3][4]，作者有把原始的電路設計，軟體與硬體都分享出來，網路上也有一些人分享其工作原理的影片[5][6]，對於想要學習網路分析儀原理是一個很好的題材，想當初大學第一次使用網路分析儀還是綠色CRT螢幕，單色印表機，3.5吋軟碟機在當時實驗室能擁有這台儀器是多少教授的夢想，因為不貴就買了一台回來玩，其實量測結果在一些場合已經很夠用，例如現場除錯，天線設計微調，手機或路由器射頻阻抗匹配，有能力改一下一些射頻元件量產測試也都夠用(filters,
LNAs, RF switches etc.)。
NanoVNA的電路架構裡面有一個Bridge電路，是一個全電阻的耦合器電路惠斯通電橋Wheatstone
Bridge[7]，一個全電阻網路可以達成方向耦合器效果？這個對一個射頻沒學好的職場老屁股而言是一個挺新鮮的事情，因為射頻理論會有入射波a1與反射波b1的波動方程式的概念，這個電橋只有電阻分壓能解出類似微帶傳輸線或LTCC方向耦合器[8]的效果嗎？但同一個電路無論用電路學或微波工程的方法解出來的答案是一樣的，例如之前介紹過用兩種不同方法解反射係數[9]。
6dB等分惠斯通電橋耦合器
這裡先用對稱的Wheatstone Bridge來當設計一個類似6dB方向耦合器電路，如果是要當RF VSWR偵測還需要Rcross這個電阻，這電阻一般在講惠斯通電橋是沒提到，完整推導過程這裡就不演繹，有興趣可以參考[10]
“The Wheatstone Bridge: How Does It Impact VNA Measurements?”有完整的推導過程，這裡主要用模擬軟體展示這個電路的工作狀態，如果是一個6dB等分的電路下面的電阻配置為：
R1=R2=Rcross=R3=50Ω
會叫做電橋主要是訊號要透過量測跨在R1, R2與R3, RL之間的電阻Rcross兩端電壓差取出，所以先觀察第一個條件當RL=50 Ω的時候，這時候因為R1:R2 = R3:RL，所以無論Rcross等於多少，兩端的分壓都會相同也就是Vcross會為 0V，如果是一個耦合器也就是b1沒有功率b1=0。

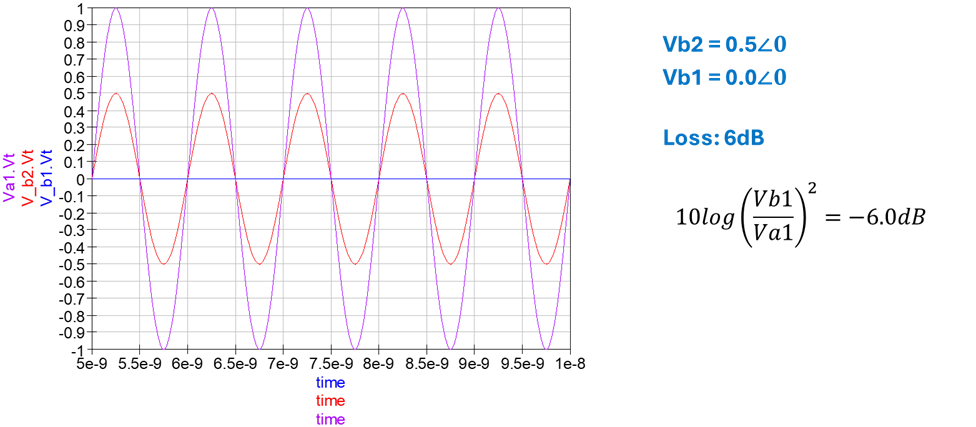

第二個條件假設RL為短路與開路的兩個條件，這裡就不手算了直接跑模擬看看(要算也很不複雜)，模擬的接線如下(QUCS)，首先我們先跑一個匹配狀態下 RL=50Ω的結果，此時的Vb1為0V這結論沒有問題，Vb2為0.5V，因為有四個相同的電阻，所以實際分到負載RL的功率只剩下原本1/4也就是-6dB，也就是說這個耦合器電路本身插損為6dB。
底下在看看開路RL=10MΩ與短路RL=0Ω的情況，當負載為短路或開路Rcross跨壓分別為0.25∠0與0.25∠180，耦合係數Coupler
Factor計算一下為6dB(這裡的耦合電路要跟RL=50Ω條件下對比)，也就是說當訊號全反射的時候ISO訊號大小會相等但是相位相差180度的情況，這行為也符合耦合器的特性，所以目前為止可以把這個全電阻電橋網路當作一個有6dB插損，耦合係數為6dB的耦合器電路來使用。
但可能有朋友會問那任意阻抗會正確嗎？會不會剛好在這三個極端條件成立，這裡假設天線阻抗Γ = 0.5，任意相位的情況下這電路是否還能反應出預期的特性，首先初始條件透過Γ的公式可以得到RL：
|Γ| = (RL – RS)/(RL+RS) =
0.5, RL=150Ω

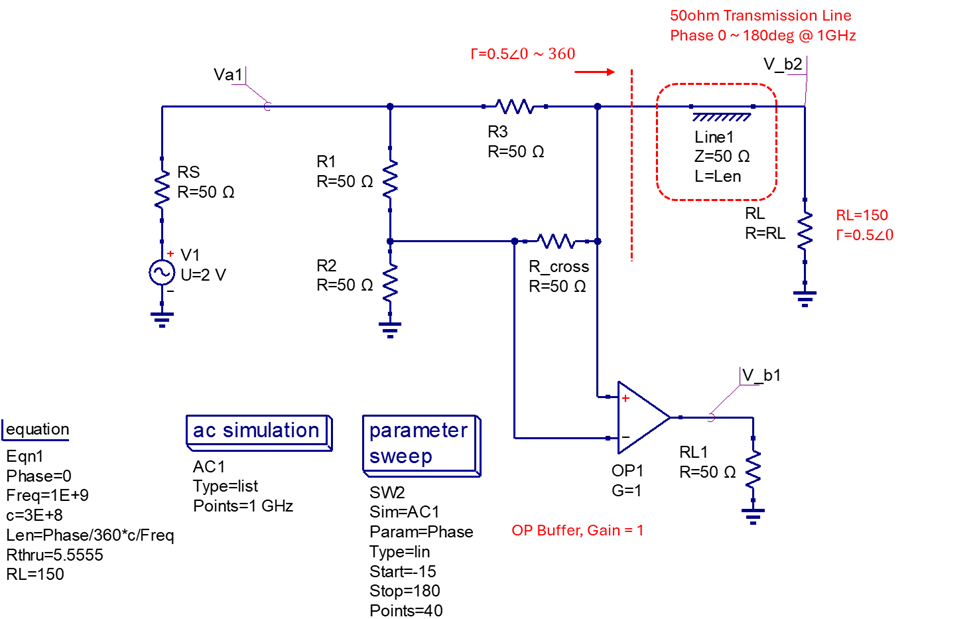

這裡取RL=150 Ω在搭配50Ω傳輸線不同相位達到任意阻抗的效果，模擬環境架設如下，透過參數掃描傳輸線的相位從0 ~ 180deg，按照理論預期Vb1應該等於:
Vb1=Γ
* Vb2’, Vb2’ = Vb2 @ RL=50Ω
所以Vb1電壓振幅應該等於0.125V，模擬結果也符合預期，而且如果也能夠反應反射端口的相位變化，但如果目標是反射係數最小化的查找，就只需要比較電壓振幅大小搜尋到最小低壓即可。
低插損惠斯通電橋耦合器
Low Loss Wheatstone Bridge
上面對稱6dB惠斯通電橋大家可以看到一個很明顯的缺點，那就是有6dB的插損(insertion loss)，如果用在儀器量測上面是沒什麼關係，但如果放到實際應用電路上，你想想一個有6dB衰減的耦合器能接受嗎？所以要降低插損可以透過以下的配置，如果n夠大R3就會變小大部分的能量就會分配到RL上面，而且這個比例會讓a1看進去的阻抗還是維持在50Ω，是個相當巧妙的配置。
假設n=20的例子來看一下結果，Rcross = R1=50Ω,
R2 = 1000 Ω, R3= 2.5Ω, 模擬環境與結果如下，插損就會從6dB變成0.43dB，因為R1:R2等於R3:RL所以匹配情況下Vb1上面的電壓會為0V，保持原本應該有的特性。
一樣計算Coupler Factor耦合量n=20與n=1耦合量會從6dB變成26.4dB，這個特性也跟一般理想射頻耦合器類似，耦合量越大插損越小，只是理想的微帶傳輸線耦合器的插損是來自功率分配而不是本身電阻特性。
雙向惠斯通電橋耦合器
Bidirectional Bridge
看到這裡有些朋友可能會發現，這個電阻電橋似乎沒辦法跟傳統射頻耦合器做成四埠元件，只能有ISO (REV)埠，在討論如何搭建四埠電路，首先先看看要如何從ISO(REV)埠配置成CPL(FWD)埠，其實概念就是把輸出端口當作輸入端口即可，如下只要把R1與R2放到輸出端即可，這樣整體配置都還是可以維持理想的匹配結果。
那如果同時要有CPL(FWD)與ISO(REV)的四埠耦合器呢？直覺上把上面兩組並聯在一起即可，實務上也是這麼做，參考[11] ADI應用文件與對應的產品規格書ADL5920 “9 kHz to 7 GHz, Bidirectional RMS and
VSWR Detector”，可以看到2R與20R就是原本的R1與R2左右個一組，VFWD與VREV分別對應CPL部與ISO埠，相關原理推導與產品應用事項有興趣的朋友可以下載來看看。
心得
個人覺得電阻式電橋耦合器最有趣的點是可以使用電路學分壓定理來分析，不用知道入射波V+與反射波V-的理論，這個對微波射頻還是一個玄學的朋友是個很好的題材，使用Wheatstone Bridge當作方向耦合器因為電路上只有電阻，架構上頻寬或整合性到Single Chip上有一定的優勢，但看一下ADL5920的規格書在高頻工作的時候因為需要把取電阻兩短電壓出來，高頻寄生效應會導致方向性Directivity與輸入匹配Return Loss性能惡化，但工作頻率可以到非常低頻，所以青菜蘿蔔各有千秋，看不同應用場合、價格與性能來決定。
